產品特點

適用范圍
額定電壓66-500kV交聯聚乙烯絕緣電力電纜

執行標準
Q/321084KLA066額定電壓66kV交聯聚乙烯絕緣電力電纜
GB/T 11017額定電壓110kV交聯聚乙烯絕緣電力電纜及其附件
GB/Z 18890額定電壓220kV(Um=252kV)交聯聚乙烯絕緣電力電纜及其附件
GB/T 22078額定電壓500kV(Umt550kV)交聯聚乙烯絕緣電力電纜及其附件
IEC 60840額定電壓30kV(Um=36kV)以上至150kV(Um=170kV)擠包絕緣電力電纜及其附件
IEC 62067額定電壓150kV(Um=l70kV)以上至500kV(Um=550kV)擠色絕緣電力電纜及其附件以及客戶技術要求

電纜設計
單芯、XLPE絕緣、皺紋鋁套、阻水型電纜設計
單芯、XLPE絕緣、皺紋鋁套、普通型電纜設計
單芯、XLPE絕緣、皺紋鋁套、金屬絲屏蔽型電線設計
單芯、XLPE絕緣、鋁塑復臺結構型電纜設計
復臺光纖結構，測量電纜絕緣線芯溫度

結構說明
導體
采用銅或鋁導體，原則上根據經濟性選擇：導體緊壓成型，圓整度好，表面光滑；800mm2以上導體采用5+1分割設計，以減少集膚效應和鄰近效應的影響：繞包半導電帶，均化電場。

導體屏蔽、絕緣屏蔽
均采用進口超凈交聯聚乙烯屏蔽料：表面光滑，電場分布均勻。

絕緣層
采用進口超凈交聯聚乙烯絕緣料。與內、外屏蔽層三層共擠，結合緊密。采用重力下料，杜絕外部影響，保證原材料潔凈度。在線應力消除。立式生產線，絕緣偏心度小，圓整度高。

阻水緩沖層
高性能阻水材料，電纜阻水性能更憂。緩沖層設計，保證絕緣膨脹空間。

金屬屏蔽
滿足金屬屏蔽層和系統短路容量的要求。徑向阻水的皺紋鋁套，優異的機械強度保護電纜絕緣線芯

瀝青涂層
防腐瀝青，有效保護金屬鋁套。

外護套
擠出的PE或PVC材質的外護套．或雙層共擠?？蛇x的低煙低鹵、低煙無鹵材料?？蛇x阻燃型、防蟻型材料．滿足不同使用場臺的需要。

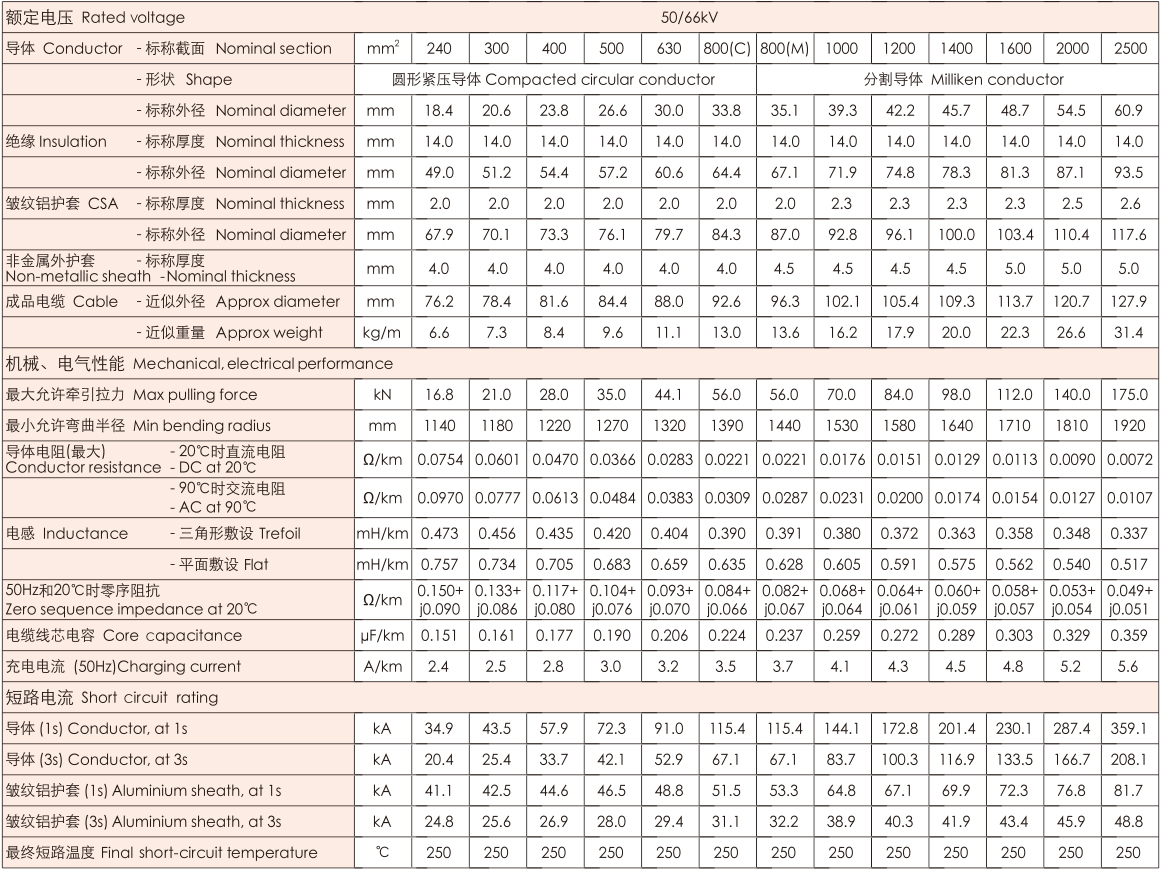

技術參數
